ال سوق البلاستيك المصبوب بالحقن هي واحدة من أكبر قطاعات التصنيع في الاقتصاد العالمي. تقدر قيمتها بحوالي 385 مليار دولار أمريكي في عام 2023 ومن المتوقع أن يصل إلى 510-530 مليار دولار بحلول عام 2030 بمعدل نمو سنوي مركب يبلغ حوالي 4.5-5.0%. يمثل القولبة بالحقن ما يقرب من 32% من جميع عمليات معالجة البلاستيك على مستوى العالم من حيث الحجم - أكثر من أي طريقة تشكيل أخرى - وتلامس تقريبًا كل فئة من فئات المنتجات بدءًا من مكونات السيارات والأجهزة الطبية وحتى الإلكترونيات الاستهلاكية والتعبئة وأجهزة البناء.
ال geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.
ال five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

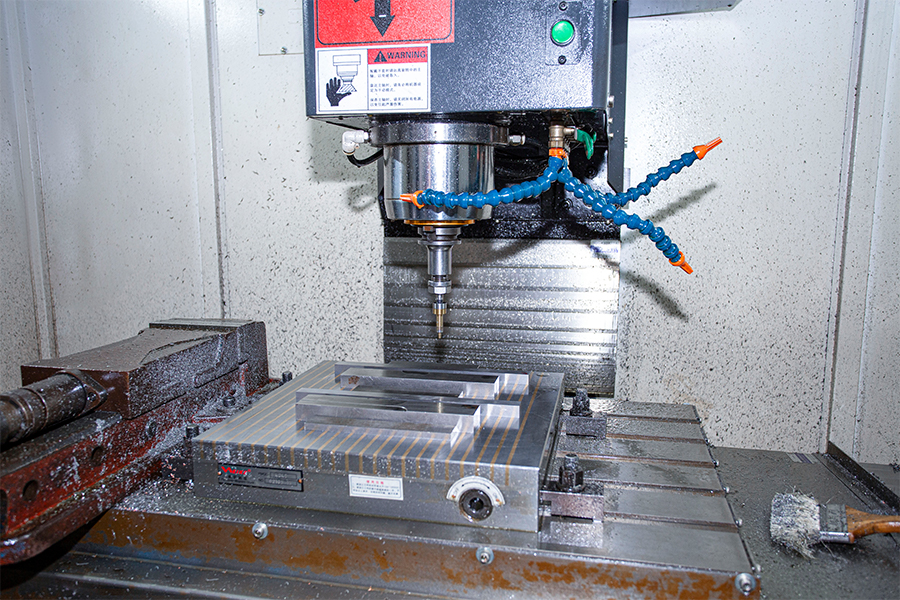

تكلفة الأدوات هي الاستثمار الأولي الأكثر أهمية في مشروع قولبة الحقن والرقم الذي يحدد في أغلب الأحيان ما إذا كان التصميم قابلاً للتطبيق تجاريًا عند حجم إنتاج معين. كم تكلفة قالب حقن البلاستيك يعتمد على حجم الجزء، والتعقيد الهندسي، وعدد التجاويف، ودرجة الفولاذ، وما إذا كان يتم تصنيعه محليًا أو خارجيًا.
كإطار مرجعي للعمل:
ال largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.
غالبًا ما يتم تجاهل نقطة حرجة في مناقشات التكلفة: التكلفة المطفأة لكل جزء — إجمالي تكلفة الأدوات مقسومًا على حجم الإنتاج — أكثر أهمية بكثير من رقم الأدوات المطلق. أداة بقيمة 50000 دولار تنتج 500000 قطعة تضيف 0.10 دولار للقطعة إلى التكلفة؛ إنتاج 10000 قطعة يضيف 5.00 دولارًا للجزء. في الكميات المنخفضة، غالبًا ما تتجاوز تكلفة الأدوات لكل جزء تكلفة المواد والقولبة مجتمعة، وهذا هو السبب في أن البدائل قصيرة المدى (الأدوات الناعمة، والأدوات المطبوعة ثلاثية الأبعاد، والنماذج الأولية المشكَّلة) تكون عقلانية اقتصاديًا تحت عتبات حجم معينة.
الانتهاء من سطح حقن صب يتم تحديده باستخدام أنظمة تصنيف موحدة - الأكثر شيوعًا معايير إنهاء SPI (جمعية صناعة البلاستيك) في أمريكا الشمالية ومعيار VDI 3400 في أوروبا وآسيا. يعالج النظامان نفس النطاق من جودة السطح ولكنهما يستخدمان مقاييس مختلفة ولا يمكن تبادلهما مباشرة بدون مرجع تحويل.
ال SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:
بالإضافة إلى تشطيب السطح الفولاذي، يتأثر سطح الجزء الذي يمكن تحقيقه باختيار المواد، ودرجة حرارة الذوبان، وسرعة الحقن، ودرجة حرارة القالب. تتطلب التشطيبات شديدة اللمعان درجات حرارة أعلى للقالب (مما يحسن تكرار سطح الفولاذ المصقول)، وسرعات تعبئة أبطأ (مما يقلل الضباب الناجم عن القص)، ومواد ذات لزوجة ذوبان منخفضة وتدفق جيد. يمزج ABS وPC/ABS الأسطح شديدة اللمعان بشكل جيد؛ تنتج الدرجات المملوءة بالزجاج سطحًا لا يمكن لأي قدر من تلميع الفولاذ إزالته، لأن الألياف الزجاجية تبرز قليلاً عندما ينكمش الراتينج حولها أثناء التبريد.
يجب تحديد الملمس - سواء عن طريق النقش الحمضي (تقنية العفن والأنظمة المماثلة) أو EDM (معالجة التفريغ الكهربائي) - بزاوية مسودة كافية للسماح بإخراج الجزء دون علامات سحب. القاعدة القياسية هي 1 درجة من المسودة الإضافية لكل 0.025 مم من عمق النسيج - نسيج محبب من الجلد العميق يتطلب 3 درجات أو أكثر من السحب على الأسطح ذات الملمس الثقيل لمنع تمزق السطح أثناء القذف.
علامات الحروق في صب الحقن تظهر على شكل تغير في اللون بني غامق أو أسود أو متفحم على سطح الجزء، عادة عند النقطة الأخيرة لملء التجويف أو في المواقع التي لا يمكن للهواء المحصور الهروب منها. إنها واحدة من عيوب قولبة الحقن الأكثر شيوعًا وواحدة من أكثر العيوب إفادة، لأن موقعها يكشف معلومات محددة حول نمط التدفق وحالة تنفيس الأداة.
ال most common mechanism behind burn marks is the تأثير الديزل : عندما تتقدم جبهة الذوبان عبر التجويف وتضغط الهواء أمامها، يسخن الهواء بشكل ثابت - وهي نفس آلية الإشعال بالضغط في محرك الديزل. إذا لم يتمكن الهواء المضغوط من الهروب عبر الفتحات قبل أن تصل إليه جبهة الذوبان، ترتفع درجة حرارة الهواء إلى 300-400 درجة مئوية أو أعلى، وهو ما يكفي لتحلل وحرق معظم اللدائن الحرارية الهندسية. تتشكل علامة الحرق في الموقع الدقيق الذي تم فيه احتجاز الجيب الهوائي.
صب الحقن على المدى القصير - يُسمى أيضًا قولبة الحقن ذات الحجم المنخفض أو الجسور - يشير إلى عمليات الإنتاج التي تتراوح عادةً من بضع مئات إلى 10000-25000 قطعة، باستخدام أدوات مصممة خصيصًا لتقليل التكلفة الأولية بدلاً من تعظيم معدل الدورة وطول العمر. إنها تشغل مساحة الإنتاج بين الطباعة ثلاثية الأبعاد (اقتصادية أقل من 100 جزء تقريبًا للأشكال الهندسية المعقدة) وقولبة حقن الإنتاج الكامل (اقتصادية أعلى من 25000 إلى 50000 جزء لمعظم التطبيقات).
ال enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.
إن القولبة على المدى القصير هي الاختيار الصحيح لما يلي: التحقق من صحة السوق قبل الالتزام بأدوات الإنتاج الكاملة؛ إنتاج الجسور أثناء تصنيع أدوات الإنتاج ذات الرصاص الطويل؛ قطع الغيار للمنتجات القديمة حيث لا يبرر إجمالي الطلب الاستثمار في الأدوات الصعبة؛ وكميات التجارب السريرية أو التنظيمية في تطوير الأجهزة الطبية حيث من المحتمل إجراء تغييرات على التصميم قبل الموافقة النهائية.
ال key process discipline in short-run molding is تصميم لأدوات الألومنيوم : تجنب الزوايا الداخلية الحادة جدًا (تركيز الضغط في الألومنيوم أكثر أهمية من الفولاذ المقسى)، وتقليل الحركات الجانبية حيثما أمكن ذلك (كل إجراء عبارة عن سطح تآكل)، وتصميم زوايا سحب مناسبة من البداية بدلاً من محاولة تعديلها. غالبًا ما يمكن نقل الأجزاء المصممة مع وضع الأدوات قصيرة المدى في الاعتبار إلى أدوات الإنتاج مع الحد الأدنى من تغييرات التصميم؛ في بعض الأحيان لا يمكن إعادة إنتاج الأجزاء المصممة بافتراض استخدام الأدوات الصلبة من البداية اقتصاديًا في الألومنيوم على الإطلاق.
تعد كل من عملية إدراج القولبة والقولبة الزائدة عمليتين تجمع بين مادتين أو أكثر في مكون مصبوب واحد، لكنهما تختلفان بشكل أساسي في ما تغلفه المادة الثانوية وفي كيفية تسلسل العملية. فهم الاختلافات بين إدراج صب مقابل الإفراط في صب يعد أمرًا ضروريًا لاختيار العملية الصحيحة في تصميم جزء متعدد المواد.
في إدراج صب ، يتم وضع مكون تم تشكيله مسبقًا - غالبًا ما يكون عبارة عن ملحق معدني مثل صامولة نحاسية ملولبة أو دبوس فولاذي أو اتصال كهربائي أو شريحة معدنية مختومة - في تجويف القالب قبل الحقن. يتم بعد ذلك حقن البلاستيك المنصهر حول الإدخال وفوقه، وتغليفه عندما يصلب البلاستيك. والنتيجة هي مكون واحد حيث يتم وضع الإدخال المعدني بشكل دائم ودقيق داخل الجزء البلاستيكي، مع تدفق البلاستيك إلى الأجزاء السفلية أو من خلال الثقوب الموجودة في الإدخال لإنشاء تعشيق ميكانيكي يقاوم أحمال السحب وعزم الدوران.
فيsert molding is used wherever a plastic part needs the mechanical properties of metal at a specific interface — threaded connections that must withstand repeated assembly and disassembly, electrical terminals that require conductivity, bearing surfaces that require hardness the plastic cannot provide. The process eliminates secondary press-fit or ultrasonic insertion of metal inserts, which reduces assembly cost and improves pull-out strength consistency.
في overmolding ، يتم وضع ركيزة بلاستيكية مصبوبة مسبقًا (جزء اللقطة الأولى) في قالب ثانٍ، ويتم حقن مادة بلاستيكية حرارية ثانية - عادةً ما تكون أكثر ليونة من TPE أو TPU أو المطاط الصناعي - فوق وحول الأسطح المخصصة للركيزة. يتم ربط البلاستيكين إما كيميائيًا (من خلال توافق المواد وظروف المعالجة) أو ميكانيكيًا (من خلال الهندسة المتشابكة) في الواجهة الخاصة بهما.
يتم استخدام الإفراط في القولبة لإضافة أسطح قبضة ناعمة الملمس إلى العلب الصلبة (الأدوات الكهربائية، ومقابض الأجهزة الطبية، والأجهزة الإلكترونية الاستهلاكية)، لإنشاء مكونات جمالية بلونين أو مادتين، لإضافة ميزات إغلاق متوافقة إلى الأجزاء الهيكلية الصلبة، ولدمج تخميد الاهتزاز أو التوسيد في الركيزة الصلبة. إن القبضة الناعمة على مقبض فرشاة الأسنان، والعلبة المطاطية للماسح الضوئي المحمول، والمقبض المزدوج للأداة الجراحية، كلها مكونات مبالغ فيها.
| السمة | فيsert Molding | Overmolding |
|---|---|---|
| مادة ثانوية | مكون معدني أو سيراميك أو مكون مسبقًا | الrmoplastic elastomer or second plastic |
| تسلسل العملية | فيsert placed in mold → plastic injected around it | اللقطة الأولى من البلاستيك المصبوب ← نقله إلى القالب الثاني ← حقن المادة الثانية |
| نوع السند | التعشيق الميكانيكي (يتدفق البلاستيك إلى هندسة الإدخال) | الرابطة الكيميائية و/أو التعشيق الميكانيكي بين قطعتين من البلاستيك |
| الغرض الأساسي | فيtegrate metal function (threads, conductivity, hardness) | أضف اللمسة الناعمة أو اللون أو الختم أو تخميد الاهتزاز |
| متطلبات الأدوات | قالب واحد مع تركيبات تحميل إدراج | قالبان (القالب الزائد للطلقة الأولى) أو آلة ذات طلقتين |
| التطبيقات النموذجية | موصلات الإلكترونيات، والعلب الملولبة، والأجهزة الطبية | مقابض الأدوات الكهربائية، والمقابض الطبية، ومرفقات المنتجات الاستهلاكية |
ال choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.
مراقبة الجودة في صناعة البلاستيك تعمل على ثلاثة مستويات: التحقق من المواد الواردة، والمراقبة أثناء العملية، وفحص الأجزاء الصادرة. يعالج كل مستوى أوضاع فشل مختلفة ويشكلون معًا نظام إدارة الجودة الذي يحدد ما إذا كان المنتج المصبوب يلبي المواصفات باستمرار.
يجب التحقق من خصائص الراتنج - مؤشر تدفق الذوبان (MFI)، ومحتوى الرطوبة، واللون، وإمكانية تتبع الدفعة - وفقًا لمواصفات المادة قبل بدء الإنتاج. يمكن أن يؤدي اختلاف MFI بنسبة ± 10-15٪ عن المواصفات الاسمية إلى تباين كبير في التعبئة والحوض والأبعاد في الجزء المصبوب. يعد محتوى الرطوبة أمرًا بالغ الأهمية بالنسبة للمواد الاسترطابية: يمتص النايلون والكمبيوتر الشخصي والبولي إيثيلين تيرفثالات وABS الرطوبة الجوية ويجب تجفيفها إلى أقل من مستويات الرطوبة المحددة (عادةً 0.02-0.15% اعتمادًا على المادة) قبل القولبة. يؤدي تشغيل الراتنج الاسترطابي غير المجفف إلى ظهور علامات تناثر وفقاعات وانخفاض الوزن الجزيئي - وهي عيوب لا يمكن تصحيحها بالضغط.
تلتقط آلات القولبة بالحقن الحديثة بيانات العملية - ضغط التجويف، ودرجة حرارة الذوبان، وملف سرعة الحقن، ووقت التبريد، وقوة المشبك - على أساس كل دورة على حدة. يحدد التحكم الإحصائي في العملية (SPC) المطبق على معلمات العملية الرئيسية الانحراف قبل أن يتسبب في إنتاج الخلل وليس بعده. توفر مستشعرات ضغط التجويف - محولات الطاقة الكهرضغطية المثبتة في القالب - ردود فعل مباشرة على حالة التعبئة والتعبئة داخل القالب، والتي ترتبط بشكل أكثر موثوقية بجودة الجزء مقارنة بضغط البرميل وحده. الأجزاء المنتجة في دورات حيث ينحرف ضغط التجويف عن نافذة العملية المحددة يمكن رفضها تلقائيًا بواسطة فاصل الأجزاء قبل الوصول إلى منطقة الفحص.
ال quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
